合金部件閥體下控制臂拉伸試驗(yàn)報(bào)告
發(fā)布日期：2019-07-24 點(diǎn)擊次數(shù)： 3528
試驗(yàn)方案：拉伸試驗(yàn)方法-棒材
計(jì)算標(biāo)準(zhǔn)：GB/T 228.1-2010
所檢試樣：閥體、下控制臂（分別出報(bào)告）
試驗(yàn)日期：2018-11-01
試驗(yàn)速度：2 mm/min
平行長(zhǎng)度：36 mm
引伸計(jì)標(biāo)距：25 mm
原始標(biāo)距：25 mm
斷后標(biāo)距：28.8 mm
試驗(yàn)步驟詳細(xì)說(shuō)明：
1.做試驗(yàn)，出報(bào)告
2.求以下參數(shù)：抗拉強(qiáng)度（Rm），屈服強(qiáng)度（Rp0.2）,斷后伸長(zhǎng)率，屈強(qiáng)比，彈性模量
3.試樣分2種（閥體、下控制臂），試樣帶注明了，分別做試驗(yàn)出報(bào)告，報(bào)告注明試樣名稱。
4.要求用引伸計(jì)。
備注：
該客戶為大型央企，研究范圍主要包括精密成形新產(chǎn)品的開發(fā)以及相應(yīng)的新材料、新工藝、新裝備中試。已建成自主研發(fā)的自動(dòng)化輕合金精密成形中試生產(chǎn)線、纖維增強(qiáng)熱固與熱塑性在線模壓中試生產(chǎn)線，產(chǎn)品主要聚焦在節(jié)能與新能源汽車、高速鐵路、航天航空等領(lǐng)域具有迫切需求的輕量化精密輕合金鍛件、纖維增強(qiáng)復(fù)合材料零件等。

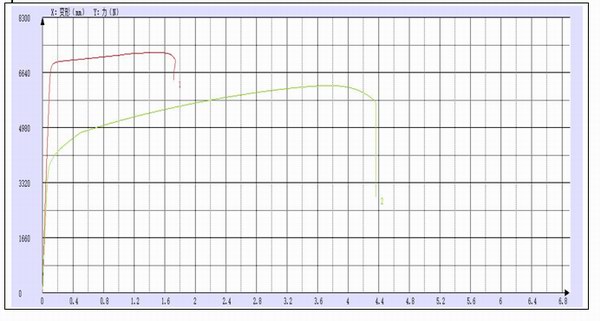

樣品名稱 直徑 抗拉強(qiáng)度（Rm） 屈服強(qiáng)度Rp0.2 斷后伸長(zhǎng)率 屈強(qiáng)比 彈性模量
單位 mm MPa MPa % % MPa
試樣1 下控制臂 5.0 368.56 325.57 15.20 88.33 91311.93
試樣2 閥體 5.0 318.07 205.03 10.40 64.46 54827.30
最大值 -- -- 368.56 325.57 15.20 88.33 91311.93
最小值 -- -- 318.07 205.03 10.40 64.46 54827.30
平均值 -- -- 343.32 265.30 12.80 76.40 73069.62
